基本說明 Basic descriptio
左右滑動看表格Model Unit B045 本體寬度 Width mm 45 水平最大可搬重量 Horizontal payload Kg 6 高剛性滾珠線性滑軌 High rigidity linear guide mm 450~1200 標準有效行程 Stroke mm 50~800 (+50mm) 位置重複精度 Repeatability mm ±0.04 馬達連結方向示意Motor position 左右滑動看表格LM 馬達左方型
Straight motor,
left sideRM 馬達右方型
Straight motor,
right side
-

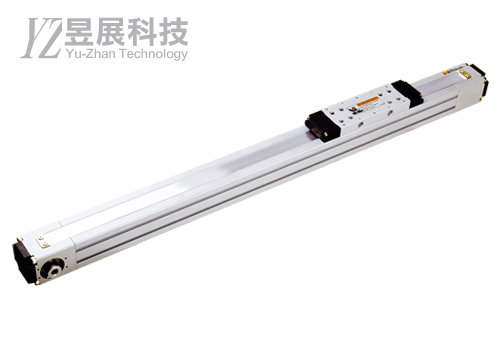

B045 無塵環境-皮帶滑台 型號填寫範例 Example 左右滑動看表格
①B045-②G5-③P90-④LM-⑤A2-⑥S300-⑦L3-⑧N-⑨P⑩2-⑪L
①型號 ②皮帶型式 ③導程 ④馬達連結 ⑤滑座規格 ⑥有效行程 ⑦感測器數量/方向 ⑧固定方式 ⑨馬達廠牌 ⑩瓦數 ⑪抽氣孔
請依下述規格表，填出完整型號
B045 無塵環境-皮帶滑台 型號表示方式 Product code 左右滑動看表格型號
Model皮帶型式
Belt type導程
Lead
(1)馬達連結
Motor position
(2)滑座規格
Slider type有效行程
Stroke感測器數量/方向
Sensor
quantity固定方式
Attachment
method馬達廠牌
Motor brand
(3)瓦數
Wattage
(3)抽氣孔
Air openingB045 G5
5GT 時規皮帶
(標準品)
5GT Timing belt
(standard item)P90
(90mm)
減速機
導程
P09
(9mm)
P18
(18mm)馬達
Motor typeLM
左側型 Left sideRM
右側型 Right side減速機
Gear reducerLG
左側型 Left sideRG
右側型 Right sideA2
標準滑座
Standard sliderSnnn
nnn=行程
nnn=Stroke
50~800
mmL3
近接 3 個
左側安裝
Proximity X3
left sideR3
近接 3 個
右側安裝
Proximity X3
right sideN
下方安裝
溝槽安裝
Down/Slot
installation伺服馬達
Servo
P
國際
Panasonic
M
三菱
Mitsubishi
Y
安川
YaskawaS
三洋
SanyoT
台達
DeltaL
士林
ShihlinD
東元
Teco步進馬達
Step24
二相步進馬達42框
2-Phase step motor
Frame size：4226
二相步進馬達57框
2-Phase step motor
Frame size：5754
五相步進馬達42框
5-Phase step motor
Frame size：4256
五相步進馬達60框
5-Phase step motor
Frame size：60
減速機
Reducer
S4
減速機
42框
Gear reducer
Frame size：601
100w2
200w3
400w
僅供伺服選擇L
左邊
Left
R
右邊
Right
空白
無氣孔
(無氣孔則不必填寫)(1)數值=基本導程
(2)間接型代號(n) n=1 1:1 傳動 n=2 2:1 減速
(3)P2=Panasonic 200W- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
If a sliding table purchasing code is needed, download/query online in accordance with the chosen specifications. - 使用 Z 相原點復歸模式時，有效行程需扣除一個導程長度。
When using the Z-axis origin zeroing model, the lead length must be subtracted from the stroke. - 標準配件包含入力皮帶輪，感應器*3，馬達安裝座(不含馬達，可自行提供或另外報價；不含減速機，另外報價)。
Standard accessories include power input pulley, sensor*3, motor mounting
(excluding motor, can be self-provided or quoted separately; does include speed reducer, which is quoted separately). - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 如需滑台採購碼，請依選用的規格上網下載 / 查詢。
-
B045 無塵環境-皮帶滑台 - 標準滑座 Standard slider(A2) 左右滑動看表格
標準滑座 Standard slider(A2) 驅動特性 Feature 時規皮帶 Belt 位置重覆精度 Repeatability(mm) ±0.04 馬達規格 Specifications of motor 步進馬達
Step motor伺服馬達
Servo motor18 Kg-cm 100W 200W 減速機規格 Specifications of gear reducer - S6 S6 - 減速機比數 Ratio of the gear reducer - 5 10 - 最終導程 Final lead(mm) 90 18 9 90 額定速度 Rated speed(mm/sec) 1200 900 450 1200 水平最大可搬重量(kg)
Horizontal maximum payload(kg)
加/減速時間 200ms
Acceleration/deceleration 200ms5 6 6 1 標準行程 Stroke (mm) 間隔 Interval / 50mm 50~800 部品零件 Parts 皮帶寬度 Belt width(mm) 12 高剛性線性滾珠滑軌 High rigidity linear guide(mm) 單軌 Single / 寬度 Width 12 mm 調整座-軸承 Housing bearing 日製品 Made in Japan 馬達連接方式 Motor linkage 直結皮帶輪或直結減速機
Connecting with pulley or gear reducer原點及極限感測器
Home sensor and limit外側 Outside RNK - 標準行程請參閱滑台索引頁。
Please refer to the sliding table's index page for standard travel. - 另有馬達二次傳動規格可供選擇，如需詳細資料請上網查詢或洽詢營業人員。
Motor secondary drive specification options are also available; please query online or consult sales. - 可搬重量是搭載『 P 廠牌 伺服馬達』 為基礎計算，其他廠牌需參考原廠相關數據。
Calculations are based on a "P brand servo motor" that can move a weighted load;
please refer to manufacturer data if another brand is used. - 如有特殊規格需求；歡迎來電洽詢，將有專員為您服務。
- 標準行程請參閱滑台索引頁。
-
RNK 左右滑動看表格
入出力回路圖(NPN 出力 TYPE)
I/O circuit diagram (NPN output type) with connector出力動作
Output operation
感應器型號 Sensor type：RNK
-
標準滑座 Standard slider(A2)
Coming soon
-
