Name: YZJ-AR42
Brand: 昱展科技有限公司
SKU: NO2734

1 / 1

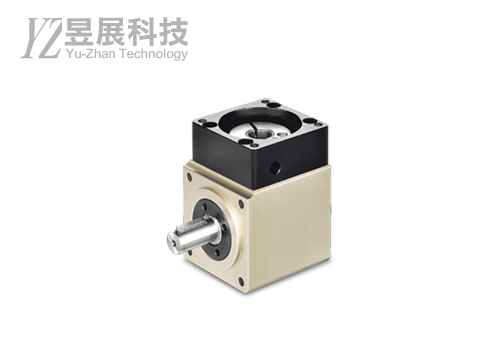

YZJ-AR42

轉向減速機

商品簡述：

▶採用先進六軸精密機械加工，一次裝夾同時加工完成，確保最佳幾何精度。
▶傳動齒輪經精密研磨，運轉低背隙、高精度。
▶精密傳動、寂靜、穩定、順暢、高剛性。

型號說明

左右滑動看表格

型號說明 Model Description

範
例
說
明

YZJ-

AR42

I -

3 -

P1 -

S10

系列名

減速機型號

段數

減速比

安裝面

出力軸

馬達類型

規格選擇

I
出力軸連接

S
入力軸連接

↓↓↓

標準品

3
1：3

加購品

請參考下圖
減速比數據

伺服馬達
Servo

瓦數
(W)

S10
標準出力軸

P
國際
Panasonic

M
三菱
Mitsubishi

Y
安川
Yaskawa

S
三洋
Sanyo

T
台達
Delta

D
東元
Teco

1
50W/100W

步進馬達 Step

24
二相步進馬達42框

54
五相步進馬達42框

減速機 Gear reducer

PAB42
行星減速機42框

SS
特殊型減速機
*需請告知安裝面*

*如需特殊型號，請洽公司業務，謝謝。

加購YZJ_PAB42

( AR42標準比數 × 加購PAB42比數 = * 減速比總比數 * )

左右滑動看表格

連接形式		L1 單段 * 減速機總比數 *	L2 雙段 * 減速機總比數 *
	AR42I (I-出力軸連接) 出力軸不建議搭配減速機恐造成扭力過大	12、15、30	48、60、75、90、120、150、210、270、300
	AR42S (S-入力軸連接)	12、15、30	60、75、90、120、150、210、270、300

AR42產品規格

左右滑動看表格

額定輸出轉矩	破壞力矩值	許用輸入轉速	背隙	慣用矩	重量
1.5 kgf.m (15 N.m)	4 kgf.m (40 N.m)	2000rpm	10~3 min-arc	0.02 kg·cm²	0.5 kg

YZJ-AR42
左右滑動看表格

型號 2D 3D

YZJ-AR42
