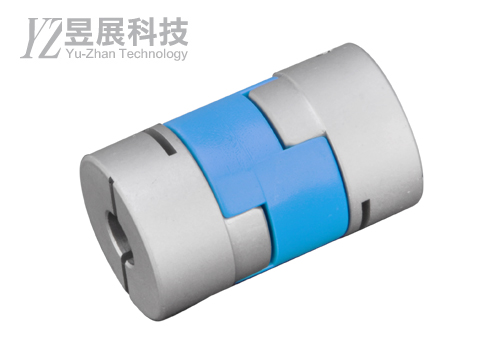

MFL-C
聯軸器
本體材質：鋁合金
本體材質：鋁合金
商品簡述：
▶偏差所引起的軸心負荷小，可減輕軸心負擔。
▶高扭力元件、高靈敏反應。
▶減單設計、容易組裝。
▶免保養、優異抗油性和絕緣性。
▶可能使用溫度：-20~80度C。
▶兩端不同孔徑的產品標準化。
▶夾鉗螺絲型固定。
-
型號說明
MFL-32C - 6×14 產品系列
(外框大小)孔徑大小
(D1×D2)
*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑
左右滑動看表格外徑 mm 16 20 25 32 40 50 產品系列 MFL-16C MFL-20C MFL-25C MFL-32C MFL-40C MFL-50C 標
準
孔
徑D1 mm 5 5 5 6 10 12 D2 mm 6 8 10 14 16 20 規格說明
左右滑動看表格型號
( No )一般扭力
( N.m )最大扭力
( N.m )最高回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )容許偏心
( mm )容許偏角
( ° )質量
( g )MFL-16C 0.7 1.4 9500 5.0×10-7 1.0 3 11.5 MFL-20C 1.2 2.4 7600 1.3×10-6 1.5 3 19.0 MFL-25C 2.0 4.0 6100 3.9×10-6 2.0 3 36.0 MFL-32C 4.5 9.0 4800 1.2×10-5 2.5 3 68.0 MFL-40C 9.0 18.0 3800 3.5×10-5 3.0 3 130.0 MFL-50C 18.0 36.0 3100 1.0×10-4 3.5 3 230.0 -
左右滑動看表格型號 A L W D1×D2
標準孔徑(H8)M Min Max MFL-16C 16 13 29 5 6 2-M2.5 MFL-20C 20 14 33 5 8 2-M2.5 MFL-25C 25 17 39 5 10 2-M3 MFL-32C 32 19 45 6 14 2-M4 MFL-40C 40 23 50 10 16 4-M5 MFL-50C 50 27 58 12 20 4-M6 -
左右滑動看表格
型號 2D 3D MFL-C
-
快速說明
Description型號說明
MFL-32C - 6×14 產品系列
(外框大小)孔徑大小
(D1×D2)
*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑
左右滑動看表格外徑 mm 16 20 25 32 40 50 產品系列 MFL-16C MFL-20C MFL-25C MFL-32C MFL-40C MFL-50C 標
準
孔
徑D1 mm 5 5 5 6 10 12 D2 mm 6 8 10 14 16 20 規格說明
左右滑動看表格型號
( No )一般扭力
( N.m )最大扭力
( N.m )最高回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )容許偏心
( mm )容許偏角
( ° )質量
( g )MFL-16C 0.7 1.4 9500 5.0×10-7 1.0 3 11.5 MFL-20C 1.2 2.4 7600 1.3×10-6 1.5 3 19.0 MFL-25C 2.0 4.0 6100 3.9×10-6 2.0 3 36.0 MFL-32C 4.5 9.0 4800 1.2×10-5 2.5 3 68.0 MFL-40C 9.0 18.0 3800 3.5×10-5 3.0 3 130.0 MFL-50C 18.0 36.0 3100 1.0×10-4 3.5 3 230.0 -
尺寸圖規格
Dim.Spec.
左右滑動看表格型號 A L W D1×D2
標準孔徑(H8)M Min Max MFL-16C 16 13 29 5 6 2-M2.5 MFL-20C 20 14 33 5 8 2-M2.5 MFL-25C 25 17 39 5 10 2-M3 MFL-32C 32 19 45 6 14 2-M4 MFL-40C 40 23 50 10 16 4-M5 MFL-50C 50 27 58 12 20 4-M6 -
