MFSS-C

1 / 1

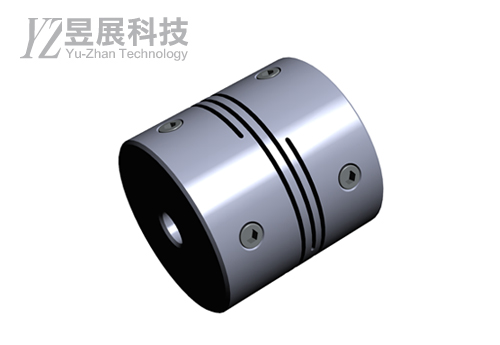

MFSS-C

聯軸器
本體材質：不銹鋼

商品簡述：

▶一體狹縫切割型金屬僥性聯軸器。
▶零作用力。
▶藉由彈性作用，完美吸收軸偏移，角偏差、軸端部位差。
▶高扭力，高負荷。
▶順、逆時針迴轉特性完全相同。
▶免保養，抗油，抗化學性。
▶夾鉗螺絲型固定。

型號說明

MFSS-16C - 5×6
產品系列 (外框大小)	孔徑大小 (D1×D2)

*孔徑大小請依下圖表所示，挑選所適規格

孔徑大小

  D1 螺桿連接孔徑
  D2 馬達連接孔徑

左右滑動看表格

外框		mm	16	20	25	32
產品系列			MFSS-16C	MFSS-20C	MFSS-25C	MFSS-32C
標準孔徑	D1	mm	5	5	5	8
標準孔徑	D2	mm	6	8	10	14

規格說明

左右滑動看表格

型號 ( No )	一般扭力 ( N.m )	最大扭力 ( N.m )	最高回轉數 ( Rpm/min^-1)	慣性 ( Kg‧m²)	容許軸向偏差 (mm)	容許偏角 (°)	質量 ( g )
MFSS-16C	0.5	1.0	9500	7.8×10^-7	±0.1	1	21.0
MFSS-20C	1.0	2.0	7600	2.1×10^-6	±0.1	1	36.0
MFSS-25C	2.1	4.2	6100	6.3×10^-6	±0.2	1	70.0
MFSS-32C	3.5	7.0	4800	2.2×10^-5	±0.2	1	150.0

左右滑動看表格

型號	A	L	W	D1×D2 標準孔徑(H8)		M
型號	A	L	W	Min	Max	M
MFSS-16C	16	6.8	18	5	6	2-M2.5
MFSS-20C	20	7.6	20	5	8	2-M2.5
MFSS-25C	25	9.5	25	5	10	2-M3
MFSS-32C	32	12.6	32	8	14	2-M4

左右滑動看表格

型號 2D 3D

MFSS-C

快速說明
Description

型號說明

MFSS-16C - 5×6
產品系列 (外框大小)	孔徑大小 (D1×D2)

*孔徑大小請依下圖表所示，挑選所適規格

孔徑大小

  D1 螺桿連接孔徑
  D2 馬達連接孔徑

左右滑動看表格

外框		mm	16	20	25	32
產品系列			MFSS-16C	MFSS-20C	MFSS-25C	MFSS-32C
標準孔徑	D1	mm	5	5	5	8
標準孔徑	D2	mm	6	8	10	14

規格說明

左右滑動看表格

型號 ( No )	一般扭力 ( N.m )	最大扭力 ( N.m )	最高回轉數 ( Rpm/min^-1)	慣性 ( Kg‧m²)	容許軸向偏差 (mm)	容許偏角 (°)	質量 ( g )
MFSS-16C	0.5	1.0	9500	7.8×10^-7	±0.1	1	21.0
MFSS-20C	1.0	2.0	7600	2.1×10^-6	±0.1	1	36.0
MFSS-25C	2.1	4.2	6100	6.3×10^-6	±0.2	1	70.0
MFSS-32C	3.5	7.0	4800	2.2×10^-5	±0.2	1	150.0

尺寸圖規格
Dim.Spec.

左右滑動看表格

型號	A	L	W	D1×D2 標準孔徑(H8)		M
型號	A	L	W	Min	Max	M
MFSS-16C	16	6.8	18	5	6	2-M2.5
MFSS-20C	20	7.6	20	5	8	2-M2.5
MFSS-25C	25	9.5	25	5	10	2-M3
MFSS-32C	32	12.6	32	8	14	2-M4
