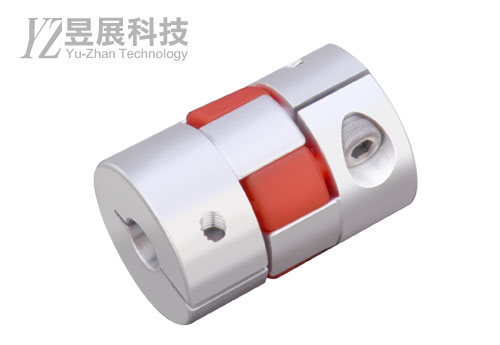

SRJ-C
聯軸器
本體材質：鋁合金
緩衝材質：PU(紅色硬度95SHA)
本體材質：鋁合金
緩衝材質：PU(紅色硬度95SHA)
商品簡述：
▶高剛性、高扭矩。
▶低價性、無背隙。
▶適用中小型伺服馬達精密定位傳動。
▶具軸向、徑向及角度偏差補正功能。
▶免保養、壽命長。
▶夾鉗式固定/止付螺絲型固定。
-
型號說明
SRJ-20CRD - 5×8 產品系列
(外框大小)孔徑大小
(D1×D2)
*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑
左右滑動看表格外徑 mm 20 30 40 55 65 產品系列 SRJ-20CRD SRJ-30CRD SRJ-40CRD SRJ-55CRD SRJ-65CRD 標
準
孔
徑D1 mm 5 6 10 15 15 D2 mm 8 14 19 25 35 規格說明
左右滑動看表格型號
( No )一般
扭力
( N.m )最大
扭力
( N.m )最高
回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )剛性
靜扭力值
(N.m/rad)容許
偏心
(mm)容許
偏角
(°)容許
軸向位差
( mm )SRJ-20CRD 5.0 10 7600 1.1×10-6 55 0.10 1.0 ±0.4 SRJ-30CRD 12.5 25 5100 6.2×10-6 130 0.10 1.0 ±0.5 SRJ-40CRD 17.0 34 3800 3.9×10-5 1200 0.10 1.0 ±0.6 SRJ-55CRD 60.0 120 2800 1.6×10-4 2600 0.10 1.0 ±0.7 SRJ-65CRD 160.0 320 2350 3.8×10-4 4900 0.10 1.0 ±0.75 -
左右滑動看表格型號 A I L E F G H M D1×D2
標準孔徑(H8)重量 Min Max SRJ-20CRD 20 10 29 8 1.0 5.0 6.5 M2.5 5 8 19 SRJ-30CRD 30 11 34 10 1.5 5.5 10.0 M4 6 14 50 SRJ-40CRD 40 25 66 12 2.0 8.5 14.0 M5 10 19 160 SRJ-55CRD 55 30 78 14 2.0 10.5 20.0 M6 15 25 330 SRJ-65CRD 65 35 90 15 2.5 13.0 24.0 M8 15 35 560
-
快速說明
Description型號說明
SRJ-20CRD - 5×8 產品系列
(外框大小)孔徑大小
(D1×D2)
*孔徑大小請依下圖表所示，挑選所適規格孔徑大小
D1 螺桿連接孔徑 D2 馬達連接孔徑
左右滑動看表格外徑 mm 20 30 40 55 65 產品系列 SRJ-20CRD SRJ-30CRD SRJ-40CRD SRJ-55CRD SRJ-65CRD 標
準
孔
徑D1 mm 5 6 10 15 15 D2 mm 8 14 19 25 35 規格說明
左右滑動看表格型號
( No )一般
扭力
( N.m )最大
扭力
( N.m )最高
回轉數
( Rpm/min-1 )慣性
( Kg‧m2 )剛性
靜扭力值
(N.m/rad)容許
偏心
(mm)容許
偏角
(°)容許
軸向位差
( mm )SRJ-20CRD 5.0 10 7600 1.1×10-6 55 0.10 1.0 ±0.4 SRJ-30CRD 12.5 25 5100 6.2×10-6 130 0.10 1.0 ±0.5 SRJ-40CRD 17.0 34 3800 3.9×10-5 1200 0.10 1.0 ±0.6 SRJ-55CRD 60.0 120 2800 1.6×10-4 2600 0.10 1.0 ±0.7 SRJ-65CRD 160.0 320 2350 3.8×10-4 4900 0.10 1.0 ±0.75 -
尺寸圖規格
Dim.Spec.
左右滑動看表格型號 A I L E F G H M D1×D2
標準孔徑(H8)重量 Min Max SRJ-20CRD 20 10 29 8 1.0 5.0 6.5 M2.5 5 8 19 SRJ-30CRD 30 11 34 10 1.5 5.5 10.0 M4 6 14 50 SRJ-40CRD 40 25 66 12 2.0 8.5 14.0 M5 10 19 160 SRJ-55CRD 55 30 78 14 2.0 10.5 20.0 M6 15 25 330 SRJ-65CRD 65 35 90 15 2.5 13.0 24.0 M8 15 35 560
