BLD3H-C-D48-200W-R

1 / 1

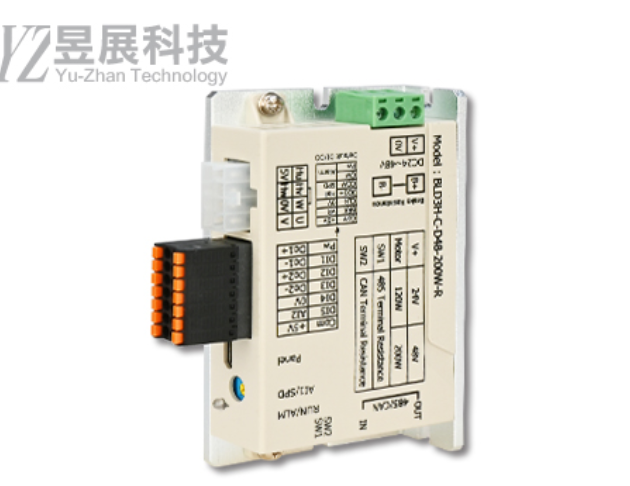

BLD3H-C-D48-200W-R

商品編號：YZ-BLD3H-C-D48-200W-R

型號說明 Model Description

description	YZ -	BLD3H	C	D48	200W	R
	昱展科技	無刷驅動器	配盤安裝	輸入電壓 DC24V~DC48V	200W 以下無刷馬達	RS485 Modbus RTU

規格說明

規格說明
商品型號	YZ-BLD3H-C-D48-200W-R
入力電壓	DC24V 8.5A以上
輸出電流	7.5A (電流限制外部鍵盤設定)
輸出功率	DC24V 120W ; DC48V 200W
適配馬達	DC24V 120W以下; DC48 200W以下無刷馬達
極對數	預設5對極 (可設定2、3、4、5 對極)
預設最高轉速	3000 RPM (可調速)
DI 輸入	CW/CCW/JOG+/CLR/BRK (可自定義功能)
Do 輸出	Do1 異常輸出/Do2 速度Pls (可自定義功能)
類比輸入	預設 0~5V 或 0~10V(參數設定)
旋鈕	速度VR/加減速外部鍵盤設定
操作面板	可選配YZ-BLD-KB1 , YZ-BLD-TR1觸控面板
通訊功能	RS485 Modbus RTU
驅動模式	速度模式 ; 扭矩模式
保護功能	欠電壓,過電壓,過電流,堵轉,過載,欠相,驅動器過溫度

無刷驅動器-圖檔
左右滑動看表格

型號適合馬達 2D 3D

BLD3H-C-D48-200W-R DC24V120W以下、DC48V200W以下無刷馬達

BLD2&BLD3 RS485通訊

BLD_KB1_BLD3範例(霍爾角度學習,恢復原廠參數)

快速說明
Description

型號說明 Model Description

description	YZ -	BLD3H	C	D48	200W	R
	昱展科技	無刷驅動器	配盤安裝	輸入電壓 DC24V~DC48V	200W 以下無刷馬達	RS485 Modbus RTU

規格說明

規格說明
商品型號	YZ-BLD3H-C-D48-200W-R
入力電壓	DC24V 8.5A以上
輸出電流	7.5A (電流限制外部鍵盤設定)
輸出功率	DC24V 120W ; DC48V 200W
適配馬達	DC24V 120W以下; DC48 200W以下無刷馬達
極對數	預設5對極 (可設定2、3、4、5 對極)
預設最高轉速	3000 RPM (可調速)
DI 輸入	CW/CCW/JOG+/CLR/BRK (可自定義功能)
Do 輸出	Do1 異常輸出/Do2 速度Pls (可自定義功能)
類比輸入	預設 0~5V 或 0~10V(參數設定)
旋鈕	速度VR/加減速外部鍵盤設定
操作面板	可選配YZ-BLD-KB1 , YZ-BLD-TR1觸控面板
通訊功能	RS485 Modbus RTU
驅動模式	速度模式 ; 扭矩模式
保護功能	欠電壓,過電壓,過電流,堵轉,過載,欠相,驅動器過溫度

尺寸/規格
Dim./Spec.
下載專區
Download

無刷驅動器-圖檔
左右滑動看表格

型號適合馬達 2D 3D

BLD3H-C-D48-200W-R DC24V120W以下、DC48V200W以下無刷馬達

BLD2&BLD3 RS485通訊

BLD_KB1_BLD3範例(霍爾角度學習,恢復原廠參數)
